高耐食・長寿命
溶融亜鉛アルミニウム合金めっき
アルミニウム5% + マグネシウム1%
環境にやさしい
難しかったボルト・ナット・ワッシャーにも対応
WAKO AZ GALVA LEO（ワコーAZガルバ レオ）とは亜鉛をベースにアルミニウム5% + マグネシウム1%を含有した高耐食溶融亜鉛アルミニウム合金めっきです。
塩害地域、重工業地域に優れた耐食性を誇ります。製品の寿命を延ばし、維持管理と製品価格のコストダウンに貢献します。
WAKO AZ GALVA LEO（ワコーAZガルバ レオ）の特長
耐食性が高い
溶融亜鉛めっきと比較した場合、塩水噴霧試験で約10倍。亜鉛にアルミニウム、マグネシウムを添加する事により、耐食性が向上します。
ボルト・ナット・ワッシャーに対応
当社の50年を超える溶融亜鉛めっきの技術を活かし、難しかったボルト・ナット・ワッシャー等の小物類の合金めっきに特化しています。
LEOめっき付き六角ナット、丸座金を在庫販売しています。
高い密着性
溶融亜鉛めっきと同等の密着性があります。ハンマー試験（JIS H 0401:2013）実施済。
アンカーボルト先付け対応
溶融亜鉛アルミニウム合金めっきのネジ部などの先付加工は当社のみ！
WAKO AZ GALVA LEO（ワコーAZガルバ レオ）製品が出来上がるまで
-
受け入れ
入荷した製品の入数・容量・缶数・サビ・破損などを確認します。
-
脱脂
素材表面に付着している油脂類などの汚れを除去します。
-
脱脂水洗
水洗槽に漬けて脱脂液を洗い流します。
-
ブラスト処理
素材の表面状態に合わせてブラスト処理を行う事で、表面のサビやスケールを除去し
亜鉛皮膜の密着性を向上させます。 -
酸洗
素材表面の錆やスケールなどを除去します。
-
酸洗水洗
水洗槽に漬けて酸洗液を洗い流します。
-
前処理フラックス処理
(塩化アンモニウム)清浄化された製品表面に塩化アンモニウムをつけることによって
鉄と亜鉛の合金反応を促進させると共にめっき作業までの待機中におけるサビの発生を抑えます。 -
乾燥
水分が残っていると亜鉛飛散が発生するので、しっかり乾燥させます。
-

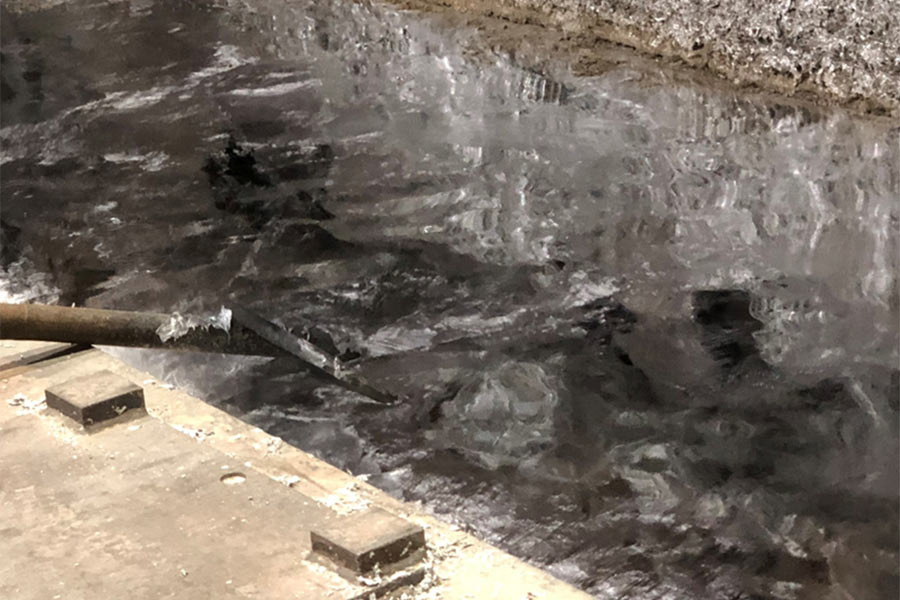

１浴目 めっき
亜鉛が融解した浴槽に生地を浸けて生地表面に亜鉛皮膜を形成させます。
-
２浴目 めっき
1浴目で付着させた亜鉛皮膜が2浴目中のアルミニウムを多く含む亜鉛と置換されて溶融亜鉛アルミニウム合金めっき皮膜が完成。
LEOめっきでは、2浴目にマグネシウムを添加する事でさらに耐食性がUP！ -
亜鉛切
手払いや遠心分離機を使用することによって余分な亜鉛を除去します。
-
冷却
亜鉛の表面を凝固させます。
-
製品検査＆出荷
外観検査によって、めっき後製品の合否判定をその場で行う。
また、出荷までの間に、各種めっき試験・めっき証明書の発行を行います。
WAKO AZ GALVA LEO（ワコーAZガルバ レオ）の規格の種類と膜厚および付着量
| 種類 | 種類の記号 | 規格値 | 適用例（参考） | |||||
|---|---|---|---|---|---|---|---|---|
| １種 | 25 A | HZA 25 A | 平均膜厚 25μm以上 | 最小膜厚 18μm以上 | 直径12mm以上のボルト、ナット、厚さ2.3mmを超える座金など | |||
| 36 A | HZA 36 A | 平均膜厚 36μm以上 | 最小膜厚 25μm以上 | 厚さ1.6mm以上の鋼材、鋼製品など | ||||
| 50 A | HZA 50 A | 平均膜厚 50μm以上 | 最小膜厚 36μm以上 | 厚さ6.0mm以上の鋼材、鋼製品、鋳鍛造品など | ||||
| 2 種 | 18 B | HZA 18 B | 180g/㎡以上 | 直径12mm以上のボルト、ナット、厚さ2.3mmを超える座金など | ||||
| 25 B | HZA 25 B | 250g/㎡以上 | 厚さ1.6mm以上の鋼材、鋼製品など | |||||
| 35 B | HZA 35 B | 350g/㎡以上 | 厚さ6.0mm以上の鋼材、鋼製品、鋳鍛造品など | |||||
- 1種は、平均膜厚で規定し、磁力式の膜厚計によって試験ができるものに適用する。
- 2種は、付着量で規定し、磁力式の膜厚計によって試験ができないため、JIS H 0401の間接法によって試験を行うものに適用する。

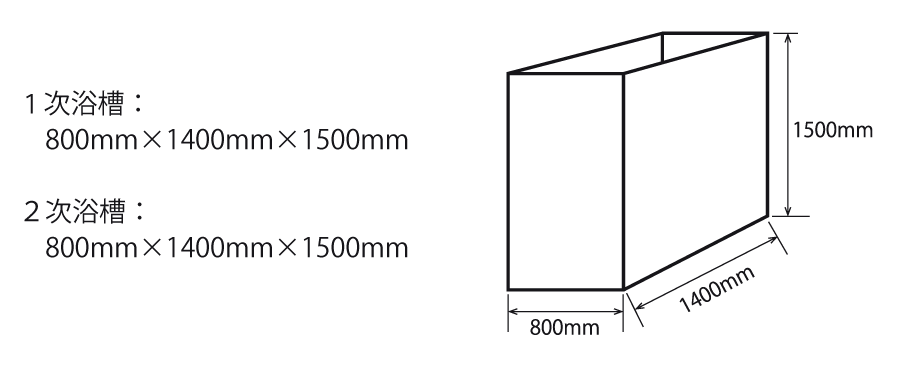

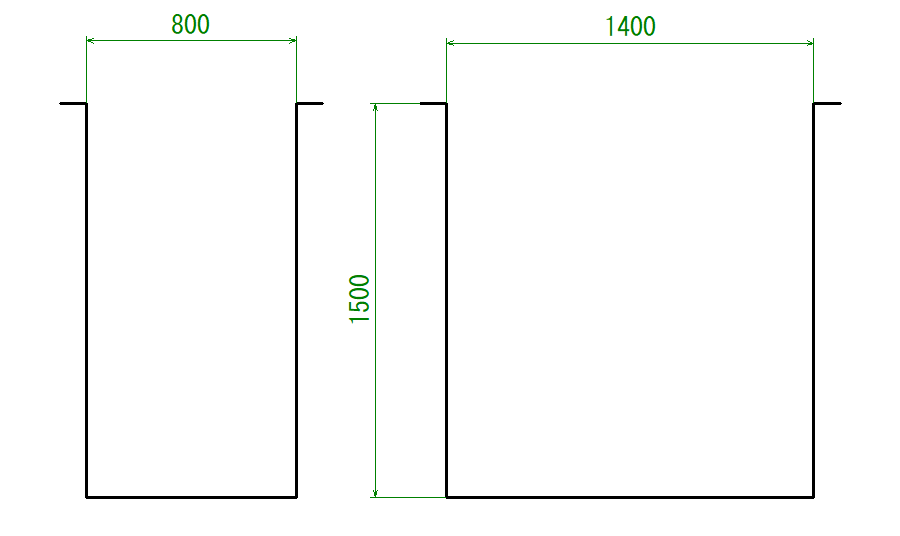

WAKO AZ GALVA LEO（ワコーAZガルバ レオ）のめっき槽サイズ
